Мобильные вентиляторы
B4D13A2M110MFD
Переносная вентиляция там, где воздушный поток нужен прямо сейчас.
Расход при 0 Па31 100 м³/ч
Диаметр130 см
Питание200-230 В
Частота50 Гц
Технические характеристики
| Артикул | B4D13A2M110MFD |
| Серия | Мобильные вентиляторы |
| Частота | 50 Гц |
| Напряжение | 200-230 В |
| Число фаз | 1 |
| Диаметр | 130 см |
| Расход при 0 Па | 31 100 м³/ч |
| Расход при 30 Па | 22 100 м³/ч |
| Потребляемая мощность | 650 Вт |
| Номинальный ток | 4,59 А |
| Частота вращения | 415 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 1 286 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D130-3PG-55 |
| Масса | 125,5 кг |
| Максимальный ток | 4,8 А |
| Коэффициент мощности cos φ | 0,61 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 1 740 × 850 × 1 880 мм |
| Тип рабочего колеса (код) | 10 |
| Система рабочего колеса (код) | N |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 60 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 49 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводствоПромышленность

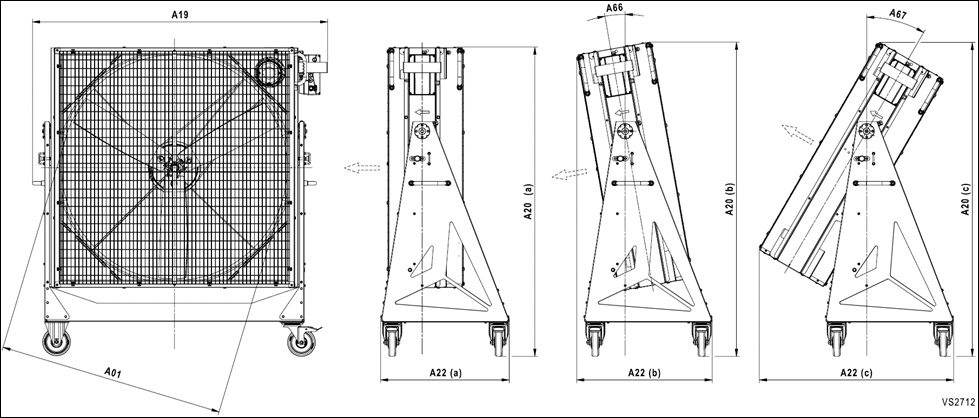

Размеры по чертежу
| A01 | 1 284 мм |
| A19 | 1 671 мм |
| A20 | 1 784 мм |
| A20 (b) | 1 810 мм |
| A20 (c) | 1 815 мм |
| A22 | 741,5 мм |
| A22 (b) | 781,5 мм |
| A22 (c) | 967 мм |
| A66 | 10 мм |
| A67 | 18 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

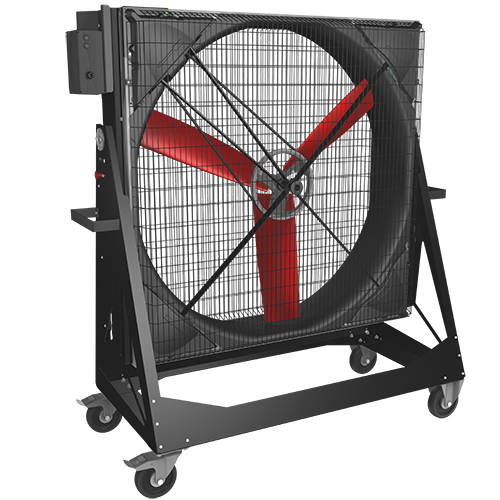

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
B4D13A2M110MFD-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
B4D13A2M110MFD-EN-IMPERIAL.pdf

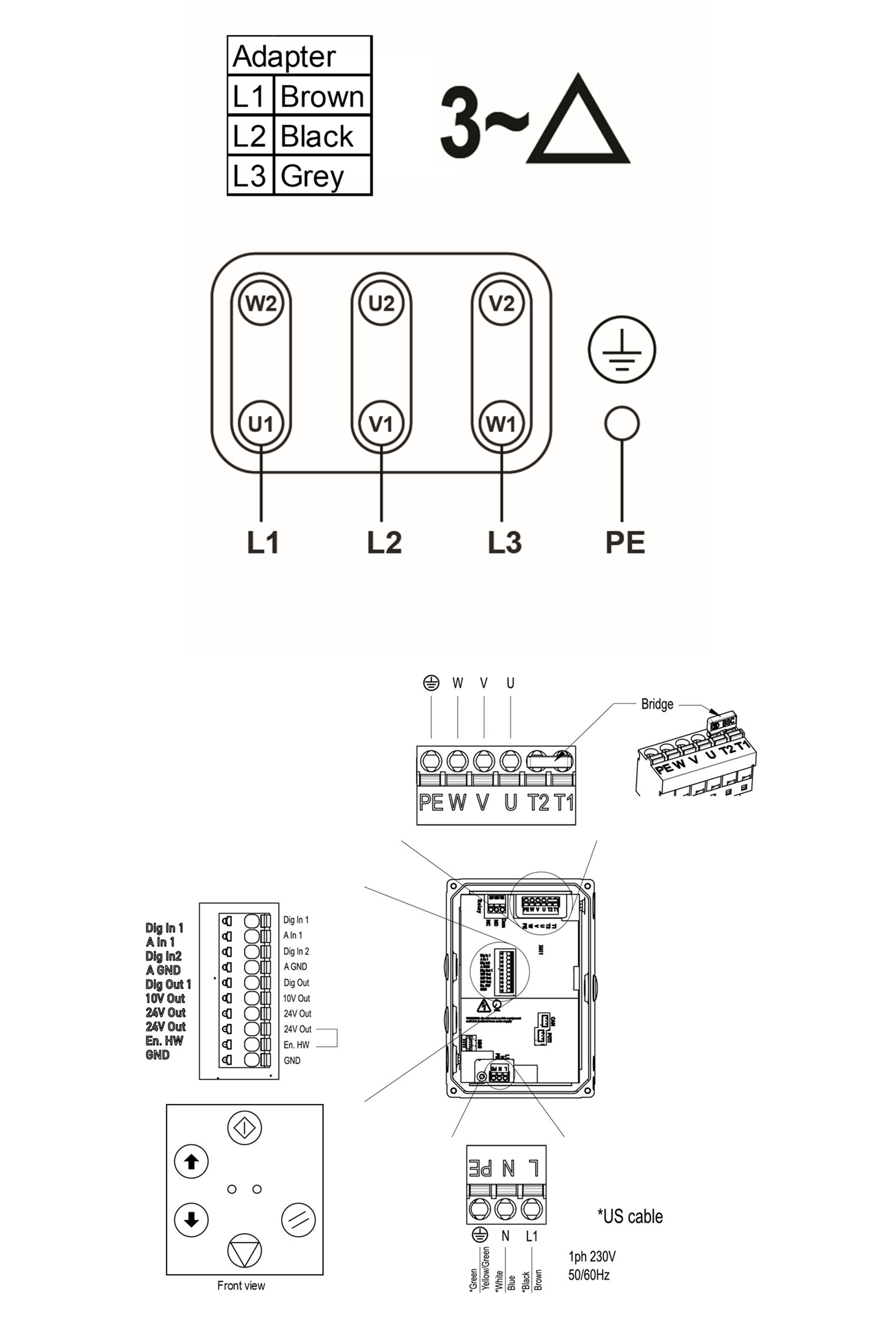

Электрическая схема
Открыть оригинал
